CILINDROS HIDRÁULICOS

QUE ES UN CILINDRO HIDRÁULICO

  • Los cilindros hidráulicos son mecanismos conformados por un tubo o funda de acero, que contiene dentro un eje (vástago) sujeto a un pistón (émbolo) que recibe la presión hidráulica (aceite) por medio de sellos, causando un recorrido lineal sacando el eje del cilindro creando energía mecánica, también son conocidos como motores hidráulicos o actuadores mecánicos.
  • Los cilindros hidráulicos son perfectos para trabajos con movimientos muy exactos y poco espacio para grandes presiones que se mantienen desde el inicio del recorrido.

Los principales componentes son:

  1. Cilindro (funda o camisa)
  2. Pistón (émbolo)
  3. Eje (vástago)
  4. Sellos hidráulicos
  5. Fluido hidráulico (aceite)
  6. Cabezales (tapa roscada y tapa ciega)
  7. Horquillas (pines)
  8. Boquillas (orificios, entrada y salida fluido)
  9. Fitings (conectores)
  1. Eficiencia energética
  2. Peso optimizado
  3. Mayor vida útil y mantenimiento prolongado
  4. Rentabilidad integral del sistema
  5. Los cilindros pueden realizar fuerzas superiores a otros tipos de tecnologías
  6. Alto grado de control en la velocidad de carrera y en una posición fija
  7. Usos con tecnología de válvulas y electroválvulas inteligentes
  8. Con amortiguación en fin de curso
  9. Fácil uso y adaptación para necesidades específicas
  10. Usos frecuentes en condiciones extremas, con grandes esfuerzos y tiempos de servicio largos
  11. Puede ejercer presión al extender y retraer, según la versión del cilindro
  12. Amplio rango de tamaños y medidas
  1. Industria Agraria
  2. Maquinaria de Construcción
  3. Construcciones Hidráulicas de Acero
  4. Vehículos de Cargas Pesadas
  5. Plataformas de Trabajos en Altura
  6. Construcción de Plantas Industriales
  7. Industria Naval
  8. Industria Aeronáutica
  9. Instalaciones en Alta Mar
  10. Vehículos de Salvamento
  11. Centrales Hidroeléctricas
  12. Energías Renovables
  13. Maquinaria Especial
  14. Industria Minera
CILINDRO HIDRAULICO INDUSTRIAL HY SEALS GUATEMALA 2
CILINDRO HIDRAULICO MONTACARGAS HY SEALS GUATEMALA 2

CILINDROS DE UN EFECTO

  • También son conocidos como de un efecto, pues solo tienen una boquilla como entrada y salida de aceite, situada en la parte trasera del cilindro, haciendo que el eje salga pero no regrese a presión.
  • El retroceso del vástago y pistón se produce por la gravedad, una fuerza externa cuando se libera la presión o en algunos casos por un resorte interno
  • Los beneficios comparado con uno de doble efecto es que el consumo de aceite es menor, los estilos de sellos son más baratos por no retener presión en ambos lados.
  • Las desventajas son: que se pueden usar en pocas funciones mecánicas y suelen ser siempre verticales hacia arriba, para retraerse hacia abajo.

CILINDROS DOBLE EFECTO

  • Conocidos como de doble vía, estos tienen una boquilla de entrada y una de salida del aceite, haciendo que el pistón se extienda y retraiga a presión.
  • Los beneficios comparado con uno de simple efecto es que se pueden utilizar en aplicaciones verticales y horizontales, dan control para ajustar las posiciones, facilitan el trabajo y reducen el tiempo efectivo.
  • Las desventajas son: consumo mayor de aceite en todo el sistema, sellos hidráulicos con estilos mas trabajados, la presión de empuje es mayor a la de compresión.
CILINDRO HIDRAULICO RETROEXCAVADORA HY SEALS GUATEMALA
CILINDRO HIDRAULICO TELESCOPICO DE FASES HY SEALS GUATEMALA 2

CILINDROS TELESCÓPICOS

  • Conocidos como de múltiples etapas o para volteo, un cilindro telescópico está compuesto desde 2 hasta 5 fases (cilindros encajados), diseñado con una serie de tubos de diámetros progresivamente más pequeños uno dentro de otro, de simple efecto o doble, aunque hay combinaciones
  • Camión o góndola de volteo, construcción

Los beneficios pueden ser varios

  1. Vaciar grandes cargas rápidamente
  2. Gran carrera con longitud de montaje pequeño
  3. Proporcionan fuerza de levante o empuje y carrera larga
  • Al extender el cilindro telescópico primero sale el de mayor sección y después el pequeño siguiente, al retraer las secciones sucede lo contrario, primero las fases pequeñas y luego las grandes
  • El cilindro telescópico se utiliza cuando tenemos poco espacio para instalar el sistema de levante
  • Se montan generalmente en maquinaria por montajes de pivote soldadas al extremo o cuerpo exterior del barril, así como en el extremo del émbolo
  • El cuerpo de descarga (palangana) debe ser elevado a un ángulo de aproximadamente 60 grados.
  1. No pueden ser utilizados para estabilizar un componente estructural
  2. Diseñado para soportar fuerzas laterales mínimas
  3. Tiempos de carga en movimiento cortos / mínimos (momentum)

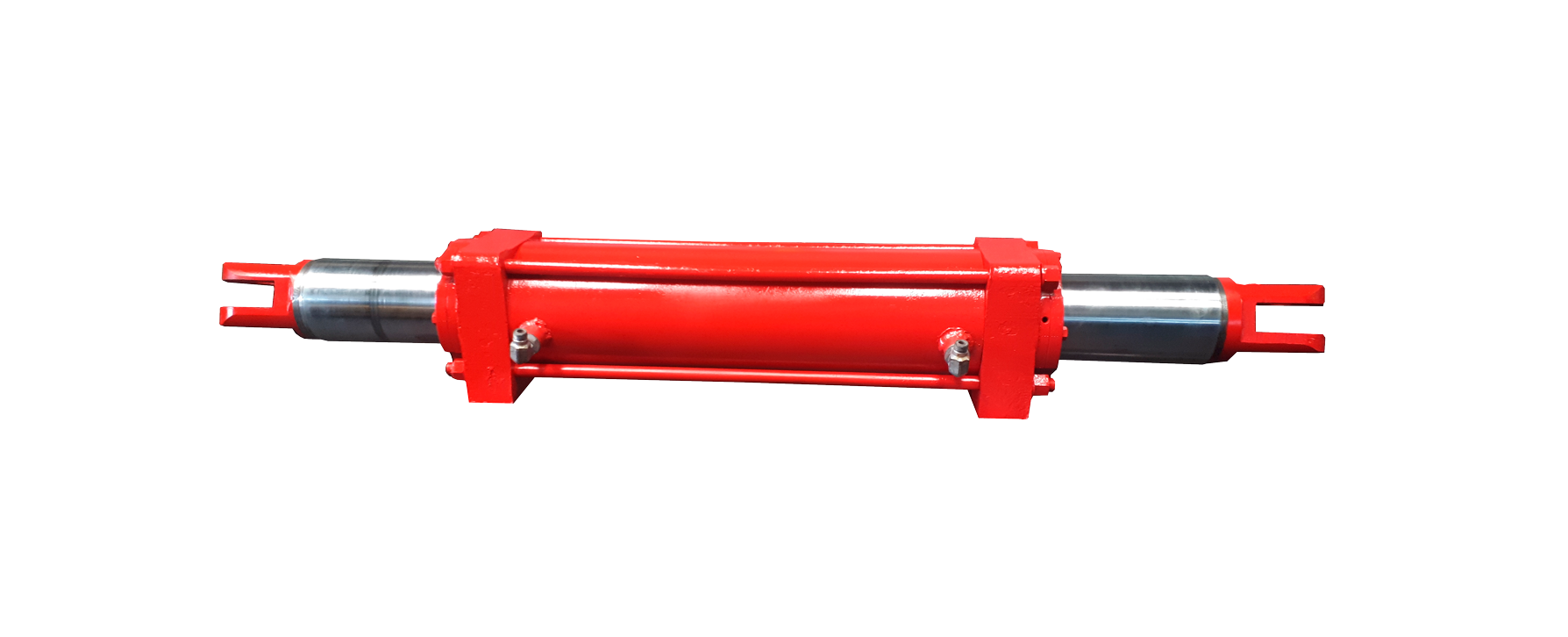

CILINDRO HIDRAULICO PRENSA HIDRAULICA HY SEALS GUATEMALA 2
CILINDRO HIDRAULICO PLATAFORMA HY SEALS GUATEMALA 2
CILINDRO HIDRAULICO PRENSA COMPACTADORA HY SEALS GUATEMALA 2
